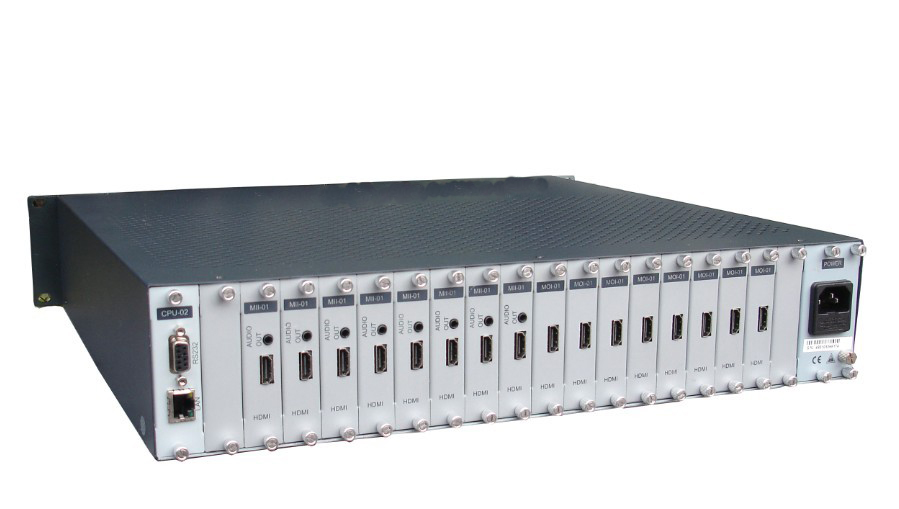

HDMI矩阵切换器
  点击放大



  产品介绍



        数模高清混插矩阵

输入:支持HDMI/VGA/DVI/DVI PLUS/DVI HDCP/3G-SDI/HD-SDI/HDBaseT/Fiber/CVBS/Y'PBPR

输出:支持HDMI/VGA/DVI/DVI变换/3G-SDI(上下变换)/HDBaseT/Fiber

带宽(速率):6.375Gbps

通道间隔离度:>65dB

最大传播延时:5ns(±1ns)

切换速度:≤100ns

产品特征:

1.  插卡式模块化的结构设计,应用灵活,节省成本,便于系统升级、扩容及维护

2.  电讯级核心数字交换芯片,具有超强的抗干扰能力及全天候工作

3. 交换核心信号速率高达6.375Gbps,有力保证了图像信号的高保真输出

4. 支持多种接口格式信号混入混出功能,单卡单通道设计

5. 独特的信号链路屏蔽设计技术,保证了信号的完整性

6. 输入端设计了过电压保护,降低了设备被损坏的概率

7. 采用了全数字无压缩传输,真正确保信号无失真

8.  运用UC/OS-II操作系统

9. 具备掉电状态自动存储保护、开机自动恢复记忆功能

10. 提供多种管理方式:面板管理、网络管理、RS232管理及计算机软件管理

11. 具有双电源冗余热备份技术,实现全天候连续工作



技术参数:

带宽(速率):6.375Gbps

通道间隔离度:>65dB

最大传播延时:5ns(±1ns)

切换速度:≤100ns

控制类型:

串行控制接口:RS-232,9-针母D型接口

波特率与协议波特率:9600

数据位:8位

停止位:1位,无奇偶校验位

串行控制口结构:2=TX,3=RX,5=GND

网络控制接口:RJ45

网络控制协议:UDP;TCP/IP

规格:

电    源:100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源

功    率:200W

存储环境温度:-20°C ~ +60°C

工作环境温度:-10°C ~ +55°C

相对湿度:20%~ 95%

平均无故障时间:40,000小时。
